三軸接線圖

冬天天氣好冷,所以就沒有飛。。。。。。。。

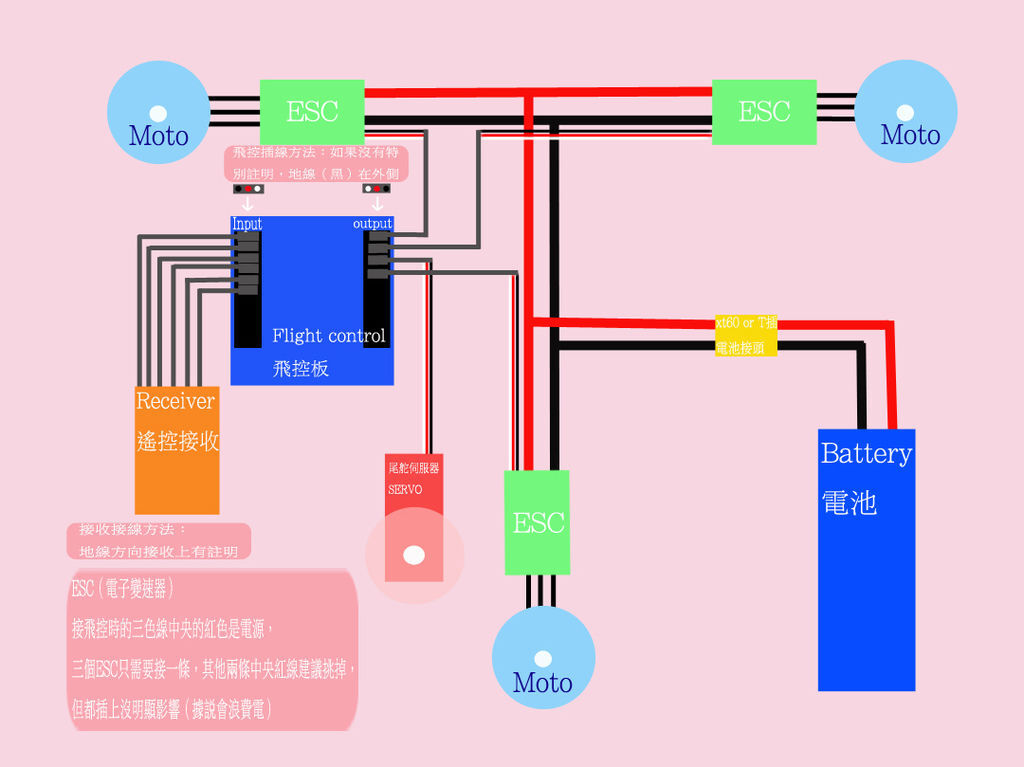

剛剛好有人在留言想要問三軸電路接線,所以我就畫了這張,希望有幫助。

接線在飛控跟接收上的順序個廠牌不同,請看硬體上面的註明。



其實因為怕東西摔壞,做了二軸無刷的穩定器,不過是做成手持的攝影機用,另外本來還弄好了arduino的搖桿跟用伺服器做成對焦系統,但看來要改裝在三軸穩定器上,目前是調整很讓人困擾所以擱置中。

創作者介紹

Velen君的多軸DIY日誌

Velen君 發表在 痞客邦 PIXNET 留言(7) 人氣()


留言列表 (7)

發表留言
  • 訪客
  • 還是不懂耶 哈哈 我可以傳照片給你看嗎
  • 當然可以,如果需要的話,我的email是 velenjeonggmail .com

    Velen君 於 2014/03/16 00:43 回覆

  • 訪客
  • 好的 謝謝 有傳囉
  • 你的飛控板看起來應該是KK或KK2,
    接線的時候,馬達跟伺服器同樣都是接在板子的輸出,板子的說明書上會有編號註明哪個馬達接幾號伺服器接幾號,

    遙控接收器接板子的輸入,每一個接收的頻道(ch1, ch2, ch3, ch4)都接在板子的動作(pitch roll yaw throttle),

    伺服器雖然是控制機身左右旋轉(yaw),但控制是由飛控板直接控制,所以不要從接收器上直接接,接收器只負責下指令給板子,板子下命令給其他馬達跟伺服器。

    Velen君 於 2014/03/16 20:27 回覆

  • 訪客
  • 可是老師只丟了一台這樣的飛機
    那是學長沒完成的
    我們不知道從何下手 什麼都不會..
    問店家 也都說 三軸不好玩什麼的 婉拒我們
    所以我不知道哪個是哪個..連說明書也沒有
  • 那我大概先跟你說明一下,
    中央大片的是飛行控制板,簡稱飛控(FC),就是小型的電腦控制器,把四周的白色塑膠柱轉下來,看看板子後面或是哪裡有寫板子的名稱(一般都有),找到板子的名稱上網去就可以找到板子的說明書。

    下方四方形有天線的是接收器,接收遙控器發出的無線訊號對飛行控制板下命令的裝置,接收器接線到飛控板(輸入端)

    三個角落有槳的是馬達,馬達接著黃色的方塊是電子變速器,電子變速器(ESC)控制馬達轉的轉速跟擔任變壓器給其他裝置供電。

    變速器另外一邊有紅色跟黑色的線是電源輸入,並聯後接上電池為整個多軸機器供電,

    另外電子變速器(ESC)都有一條三色訊號線是要接到飛行控制器(輸出端)讓飛控板可以輸出訊號控制三軸飛行,三色訊號線也是給飛行控制板跟遙控接收器供電的。

    參考上面的圖,看看看不看的懂。如果都不懂可以拿著圖去給老師看看,或是問安裝上直接遇到的問題我比較可以幫忙,現在先看懂基本的零件跟圖示後,想辦法找到飛控的種類(名稱)跟說明書,再看下一步怎麼做。

    Velen君 於 2014/03/16 22:11 回覆

  • 訪客
  • 好的 謝謝喔 我慢慢看 輸出跟輸入不知道是哪邊 可以麻煩用我給你的圖 用小畫家 表示嗎
  • 訪客
  • 飛控版照片 也寄到信箱去了喔
  • 訪客
  • 好的 謝謝~~
